P6室内全彩显示屏

产品特点

控制主机：普通带千兆网卡台式电脑
操作系统：WIN---XP
控制方式：同步控制
无须多媒体卡
单网线传输一条网线传送1600×512(256×256级灰度)或1280×512(1024×1024级灰度)
支持光纤传输多模光纤500米，单模光纤10公里---15公里
图片质量完美红绿可独立进行任意γ校正，任意亮度调节
户内户外兼容
远程控制功能可远程开关大屏电源，显示屏亮度可自动调节
超强保护电路发送卡、接收卡采用光电隔离，可耐8千伏静电而不损坏，卡上电源保护电路允许接30伏电源，而不损坏.

技术参数

主要技术参数

1）驱动器件：SM16126
2）驱动方式：恒流驱动，1/8扫描。
3）换帧频率：≥60HZ/S
4）刷新频率：≥300HZ/S
5）灰度/颜色：可显示16.7M颜色
6）白平衡亮度：≥9000cd/m2
7）亮度调节方式：软件调节16级可调
8）视频信号：PAL/NTSC
9）视频输入/输出方式：八路输入/八路输出
10）控制系统采用：PCTV非线性编辑卡＋KM卡＋全彩控制卡＋光纤传输
11）平均无故障时间：≥10000小时
12）寿命：10万小时
13）平整度：任意相邻像素间≤0.5mm；模块拼接间隙<1mm ；
14）均匀性：像素光强、模块亮度均匀
15）电源开关：智能开关，每天自动开关屏自动寻找播放，智能化程度高
16）开关电源负荷：5V/40A 康联
17）计算机显示模式： 1024×768
18）有效通讯距离：≥30m（网线传输）

软件

LED演播室是为LED显示屏开发的一套节目制作、播放的软件。其功能强大,使用方便,简单易学、性能稳定、可靠性高。
可在WIN98、WIN2000、WINXP等操作系统下运行
自动感光头，能根据室外光照强度，自动调节显示屏亮度，以达到最佳显示效果。
多显示屏支持，多屏独立编辑
数据库显示；表格输入网络功能
后台播放；定时播放
多窗口多任务同时播放
文本支持Word，Excel；可为节目窗叠加背景音乐
支持所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）
丰富的图片浏览方式
日期、时间、日期+时间、模拟时钟等各种正负计时功能
日历可透明显示，可自动播放多个任务（*.LSP）
提供外部程序接口
视频源色度、饱和度、亮度、对比度软件调节

功能资料

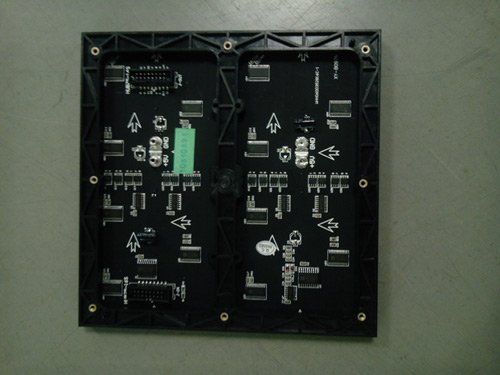

结构说明：每个像素点内采用1红1纯绿1纯蓝等3颗SMD3528-LED发光管。
管芯参数
序号	项目	波长	亮度	管芯品牌	芯片大小
1.	红色管芯	625±5nm	120-150mcd	台湾晶元芯片	9mil
2.	纯绿管芯	525±5nm	250-300mcd	九州封装	12mil
3.	纯蓝管芯	470±5nm	80-100 mcd	台湾晶元芯片	12mil

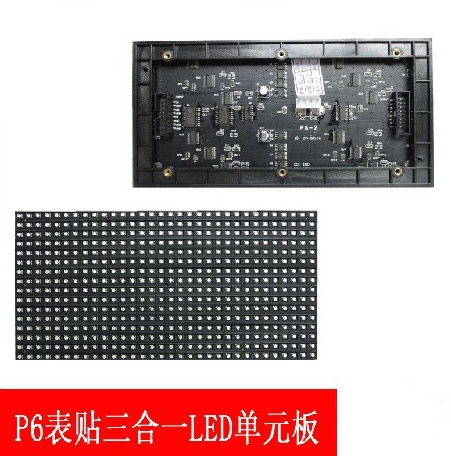

像素管单元箱	物理点间距： 6mm 发光点颜色：1R1G1B 基色：纯红+纯绿+纯蓝物理密度：27777点/m2 模组尺寸：长192mm96mm 模组分辩率：长32点宽16点

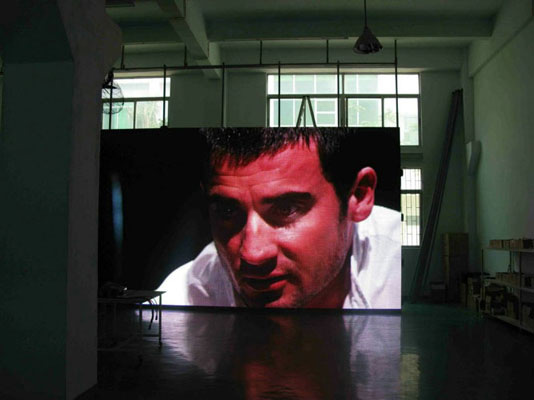

显示屏整屏	最佳视距：4-50m 最佳视角：水平：≥110°，垂直：≥ 50° 环境温度：存贮 -35℃ ～ +85℃，工作 -20℃ ～ +50℃ 相对湿度：≤95% 屏体厚度：≤20cm＋维护厚度70CM
供电	工作电压：380V±10%（三相五线制），进主配电柜 220V±15%，分级上电满载运行350W/ m² 日常运行150-200W/ m²
控制系统	控制主机：普通带千兆网卡台式电脑操作系统：WIN---XP 控制方式：同步控制无须多媒体卡单网线传输一条网线传送1600×512(256×256级灰度)或1280×512(1024×1024级灰度) 支持光纤传输多模光纤500米，单模光纤10公里---15公里图片质量完美红绿可独立进行任意γ校正，任意亮度调节户内户外兼容远程控制功能可远程开关大屏电源，显示屏亮度可自动调节超强保护电路发送卡、接收卡采用光电隔离，可耐8千伏静电而不损坏，卡上电源保护电路允许接30伏电源，而不损坏

系统拓扑图
