需求描述
灵活性很高，适用于规模在100—1000点，有2座以上建筑的校园网，通常这些建筑之间布线间距超过100米而小于5公里。这类校园网通常具有非常丰富的网络资源及应用，服务器数量也较多，各信息点对带宽需求也较高。由于网络规模较大，结构层次也多，通常需要通过网管工作站进行管理。




解决方案
    建筑之间布线采用室外光纤，如果距离小于550米，则采用多模光纤，若超过550米，则采用单模光纤，光纤布线采用星型结构，即由网络中心向其它建筑辐射；建筑内部布线采用5类双绞线进行垂直和水平布线。网络结构包括网络中心、楼字设备间和楼层设备间三层结构，但如果每座建筑的信息点数量少于94个点，则可在楼宇设备间采用堆叠交换机直接连接到桌面．可以减少网络层次，提高可靠性和可管理性。

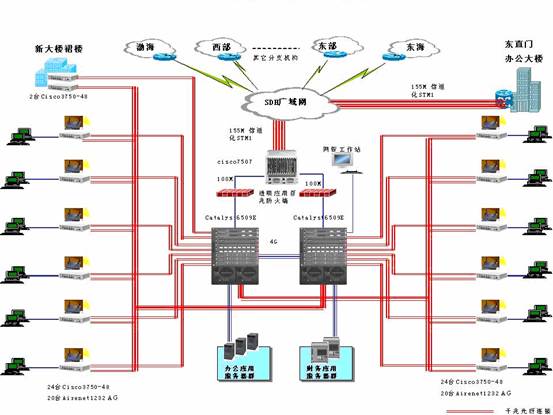

(星型千兆校园网拓扑图)
    网络中心交换机可采用千兆交换技术构成高速骨干，用以连接服务器以及楼层接入设备。中心交换机的应具有大容量的交换背板，采用模块化机箱式设计，可以支持多种速率和介质，而且端口密度高且扩展灵活。在此采用D-LinkD—Link高端口密度的千兆通DES-6000主干交换机。
    DES—6000共有8个插槽，最多可提供16个千兆端口或128个10／100Base—TX端口，背板带宽达21.3Gbps，可以提供无阻塞线速交换，并支持冗余电源，可靠性极高。DES-6000支持2口的1000Base-T、1000Base-SX和1000Base-LX三种千兆模块，可灵活连接各种介质。
由于服务器通常集中放置在网络中心，因此可加装64位PCI总线的100／1000M网卡DGE—550T，DES—6000则选择相应的2口1000Base-T模块DES—6008；连接各建筑则同样要根据距离和光纤介质的类型，如果小于550米则选择2口1000Base-SX模块DES-6006，超过550米则选择2口1000Base-LX模块DES—6007；另外还可选配16口10／100Base-TX模块DES—6003以连接网管工作站及网络中心其它设备。
    楼宇接入交换机应具有千兆上联端口，能够通过堆叠或增加模块来提高接入端口密度，应支持SNMP等网管协议，以便通过网络对所有设备的状况进行监控和管理。在此采用千兆通DES—3624系列或DES—3225G支干交换机。
    DES-3624系列是可堆叠交换机，采用主从式星型堆叠。主交换机DES-3624i具有22个10／100Base-TX端口，后面板2个插槽分别可选插1口或2口千兆模块以及3口主堆叠模块，背板带宽21．3Gbps，可与最多3台从交换机组成堆叠组；从交换机DES-3624具有24个10／100Base-TX端口，并预装了从堆叠模块，背板带宽10．66Gbps。主从交换机之间采用2．8Gbps的宽带连接，可以有效消除堆叠组中主从交换机之间的带宽瓶颈，使所有端口都能够达到线速交换，而且不需占用千兆端口。堆叠后最多可达94个10／100Base-TX端口，适合于用户数量较多的楼层接入。DES-3624i可选择1口或2口的1000Base-T模块DES-361T／DES—362T、1000Base-SX模块DES—361G／DES-362G以及1000Base-LX模块DES-361GL/DES—362GL。DES—3624i和DES-3624的前面板插槽出厂时已经预装了2口10／100Base-TX模块，该插槽也可扩展1口SC或2口MT-RJ 100Base-FX光纤模块，实现远距离百兆上联。
    DES-3225G是独立式交换机，具有24个10／100Base-TX端口，后面板可选插1口千兆模块，背板带宽10．66Gbps。DES-3225G适合于用户数量较少的楼层接入。DES-3225G可选择1口的1000Base-T模块DES-321T、1000Base-SX模块DES-3251G以及1000Base-LX模块DES—3251GL。前面板插槽出厂时已经预装了2口10／100Base-TX模块，该插槽也可扩展1口SC或2口MT-RJ 100Base—FX光纤模块，实现远距离百兆上联。
    千兆通系列交换机支持端口聚合(Port Trunking)、VLAN、流量控制(Flow Control)、端口镜像(Port Mirror)等功能，可以增加网络连接带宽，提高网络性能，并使网络更易于监控,IGMP组播协议可以在多媒体传输时有效降低网络流量。支持SNMP和RMON网管协议，符合标准化网管要求，可以通过D-Link网络的LinkManager全中文网管系统进行监控、管理和远程配置。
D-LinkD-Link LinkManager网管系统是一套基于Windows NT平台的高度集成、功能完善、实用性强、方便易用的全中文用户界面的网络管理软件。它是D-Link网络根据中国用户的实际需求，遵循ISO网络管理模型中性能管理、配置管理、故障管理、计费管理和安全管理五大功能域的架构，自行研发的一套具有自有知识产权的网管系统软件。
    LinkManager能够对D-Link网络推出的千兆通交换机等可网管网络设备提供齐全的设备管理和功能管理。LinkManager采用WEB浏览器作为网管界面，可以自动发现网络拓扑结构，对于D-LinkD-Link产品，通过点击拓扑图中的产品图标可以打开该设备的面板图，面板图逼真地显示出该设备的工作状态，通过面板图可以对该设备进行全面的监控和配置。另外，LinkManager也能够良好地支持其他具有SNMP功能的网络设备，提供整个网络的拓扑结构和常用网络管理信息。

方案特点
●高性能，高可靠性，易于管理和维护。采用星型连接，周边设备的故障不会影响整个网络，只要提高中心交换机的可靠性，就能提高整个网络的可靠性。支持全中文网管；
●扩展性强，采用DES—6000和DES-3624堆叠组，可以根据校园网的发展来增加新模块和堆叠交换机数量，最多可支持1504个10／100Base-TX端口，且随着端口数和堆叠数量的增加，其性价比优势就越发明显；
●灵活性高，可支持多种速率和介质类型，可以在充分利用原有设备的同时对网络主干进行升级和扩展。


DES-6000	机箱式10/100/1000M以太网交换机
DES-6003	16口10／100Base-TX模块
DES-6004	12口100Base—FX百兆光纤模块(MT-RJ接口)
DES-6005	2口1000Base-SX千兆光纤模块(MT—RJ接口)
DES-6006	2口1000Base-SX干兆光纤模块(SC接口)
DES-6007	2口1000Base-SX千兆光纤模块(SC接口)
DES-122GB	2口1000Bose-LX千兆光纤模块(SC接口)
DES-6008	2口100／1000Base-T千兆模块(RJ-45接口)
DES-6011	100—240VAC 50／60Hz 4.5A冗余电源
DES-3225G	24口10／100Base-TX，2个扩展插槽，可网管交换机
DES-361FX	1口100Base-FX百兆光纤模块(SC接口)(适用于DES-3624i、DES-3624、DES-3225G)
DES-362FM	2口100Base-FX百兆光纤模块(MT-RJ接口)(适用于DES-3624i、DES-3624、DES-3225G)
DES-321T	1口100／1000Base-T千兆模块(适用于DES-3225G)
DES—3251G	1口1000Base—SX千兆光纤模块(SC接口)(适用于DES-3225G)
DES-3251GL	1口1000Base-LX千兆光纤模块(SC接口) (适用于DES—3225G)
DES-3624i	22口10／100Base-TX，1个扩展插槽，1个堆叠插槽，主堆叠交换机(Master)
DES-3624	24口10／100Base-TX，从堆叠交换机(Slave)
DES-363S	3口主堆叠模块(适用于DES-3624i)
DES-361FX	1口100Base-FX百兆光纤模块(SC接口)(适用于DES-3624i、DES-3624、DES-3225G)
DES-362FM	2口100Base-FX百兆光纤模块(MT-RJ接口)(适用于DES-3624i、DES-3624、DES-3225G)
DES-361G	1口1000Base—5X千兆光纤模块(SC接口) (适用于DES-3624i)
DES-361GL	1口1000Base-LX千兆光纤模块(SC接口) (适用于DES-3624i)
DES-362T	2口1000Base-T千兆模块(适用于DES-3624i)
DES-362G	2口1000Base-SX千兆光纤模块(SC接口)(适用于DES-3624i)
DES-362GL	2口1000Base—LX千兆光纤模块(SC接口) (适用于DES—3624i)
DGE-550T	千兆以太网卡，10／100／1000Base-T标准，64位PCI
LinkManager-15	网络管理系统软件，Windows NT平台，1.5版(适用于LRS-6706G、LRS-6626、DES-6000、DES-3624i／3624、DES-3225G、LS- 5608G、LS-5625、DGS-3208F、DGS-3204交换机)
