Cisco三层交换校园网解决方案

发布日期：2018-04-28 11:34 作者：admin 已有阅读过本文

需求描述

对于规模较大的校园网，出于安全性考虑，需要将网络划分为多个VLAN，VLAN之间如果需要相互访问则需借助三层交换机。通过三层交换机实现跨VLAN访问，不仅使网络安全性可以控制，而且还可隔绝广播信息，提高网络性能。

解决方案

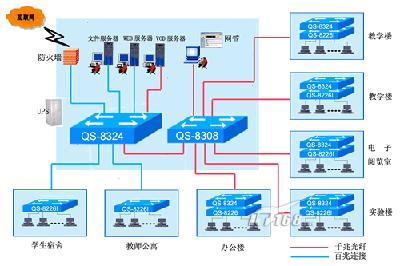

建筑之间布线仍根据实际情况采用双绞线或室外光纤，网络仍采用星型结构，即由网络中心向其它建筑辐射。建筑内部布线采用5类双绞线进行垂直和水平布线。
    中心交换机采用千兆通LRS-6626三层交换机。LRS-6626是一款线速第三层交换机，具有24个10／100Base-TX端口和2个千兆扩展插槽，可扩展至2个1000Base-SX千兆端口。LRS-6626强大的三层交换功能建立在无阻塞的32G交换背板上，能够提供6.5Mbps的包转发速率，并支持RIP、RIPII(将来支持OSPF)，是校园网中心交换机的理想选择。
    LRS-6626还提供了增强的网络传输能力，例如IP路由、服务质量(QoS)、分级传送等。网络管理员能够随时通过任意一个端口配置以上功能，以消除传统路由器的瓶颈，设置优先级给不同类型的网络传输及保证某些应用的流量带宽，如视频传输。
    LRS-6626提供了广泛的管理选择，通过Cisco网络的LinkManager网管系统或HP OpenView及其他的SNMP管理系统都可以对交换机进行配置和监控。其中包括配置IP路由、静态VLAN、生成树、设置陷阱和警报，察看RMON状态和登录事件。
    楼宇接入交换机仍采用千兆通DES—3624系列或DES—3225G支干交换机。
    如果从网络中心到各建筑的链路为单模或多模光纤百兆连接，网络中心可选择网易通DCC-1010机箱式光纤转换器，楼字交换机DES—3624i和DES-3225G则可在前面板加装1口或2口100Base-FX光纤模块DES—361FX和DES-362FM。若采用DES-362FM，则可通过链路聚合技术将2条光纤聚合成一条全双工400M的干路，以提高带宽和可靠性。
    网易通DCC-1010机箱式光纤转换器具有10个插槽，可选择多种模块，实现双绞线和光纤介质之间的转换。适用于光纤网络中心及城域网接入层光纤连接。DCC—1010支持冗余电源，所有模块均支持热插拔，既可以插在机箱上，又可以通过选择外接直流电源单独使用。

方案特点
●采用高性能三层交换技术，可以提高网络的可控性和安全性，并提高带宽利用率，易于管理和维护，支持全中文网管；
●灵活性高，可支持多种速率和介质类型，可以在充分利用原有设备的同时对网络主干进行升级和扩展。

LRS-6626	24口10／100Base-TX，2个千兆扩展插槽，第三层交换机
MRS-6626-1GS	1口1000Base-SX千兆光纤模块(SC接口)
DCC-1010	10插槽，机箱式光纤转换器
DCC-101MFC	100Base-TX-100Base-FX模块(SC，短波，2km)
DCC-101SFC30	100Base-TX-100Bas-FX模块(SC，长波，30km)
DCC-101SFC60	100Base-TX-100Base-FX模块(SC，长波，60km)
MCC-1010RPS	冗余电源
